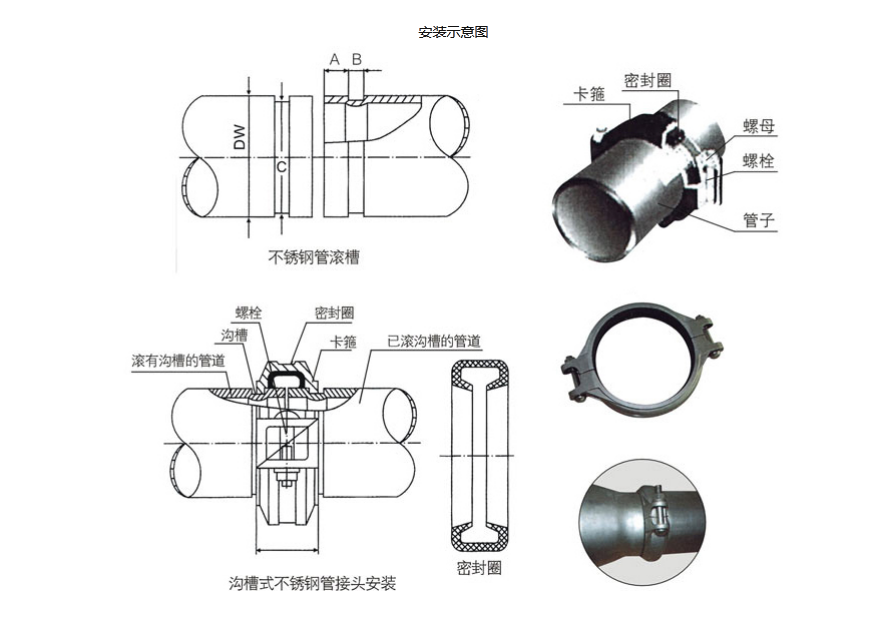

溝槽式管件產品生產標準和安裝示意圖！

溝槽式是我國在20世紀90年代依據國外資料研制開發的一種新型連接方式，是在管材、管件等連接部位加工成環形溝槽，用卡箍件、橡膠密封圈和緊固件式快速接頭。

溝槽式管件的特點主要體現在：

1、安裝速度快；2、安全可靠；3、安裝簡易；4、經濟；5、環保。

我公司生產的溝槽式卡箍管件主要應用于DN1OO以上的管材之間的連接，在大口經管材連接方式上具有獨特優勢，以配套雙卡壓式管道系統的應用。

1、管材符合GB-T12771《流體輸送用不銹鋼焊接鋼管》；

2、工作壓力：≤1.6MPA；

3、薄壁不銹鋼水管道連接時，先將被連接鋼管的端部用專業廠提供的滾槽機加工出溝槽。對接時，接卡箍（內壁包裹密封圈）卡入溝槽內，使用力矩板手對稱擰緊卡箍上的螺栓，起密封和堅固作用；

4、卡箍分剛性和撓性兩類，按實際需要選擇；

5、密封圈材質：三元乙丙膠、氯化丁基，其性能符合HG/T3091的規定；

6、本產品執行CJ/T156標準；

7、安裝標準：CECS151:2003《溝槽式連接管道技術規程》。
