手動卡壓工具操作步驟示意圖，雙卡壓管件鏈接方法圖示

文章出處：http://m.jizz78.com責任編輯：佛山市永穗不銹鋼有限公司人氣：-發表時間：2018-11-02 15:39【大中小】

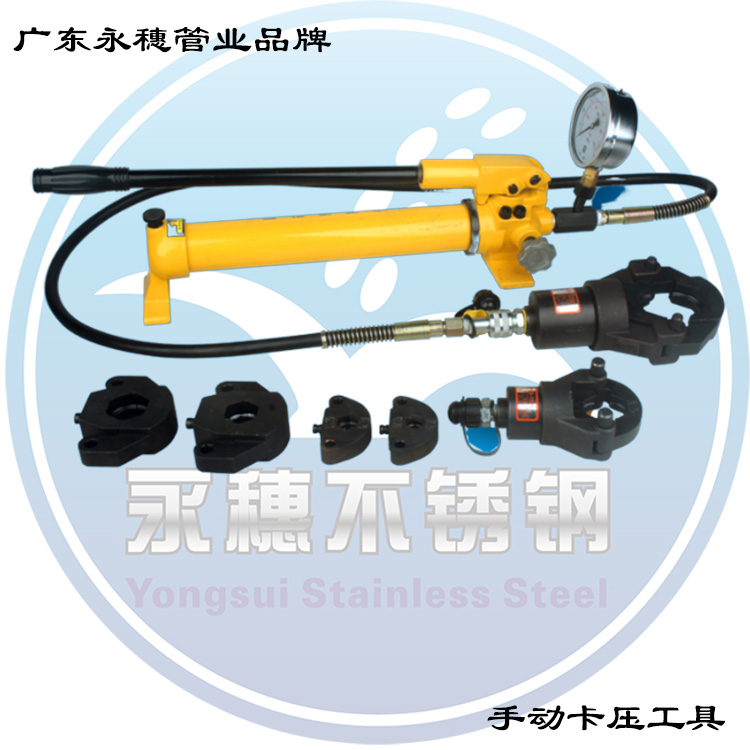

手動卡壓工具


手動卡壓工具是雙卡壓不銹鋼水管件系統安裝施工過程中必不可少的，合理選用壓接工具至關重要（壓接速度及壓接力量直接影響系統連接性能及密封性能）。同時每個規格的管道外徑均有相應的壓接夾具。

永穗不銹鋼水管配套使用的管件卡壓工具。操作簡單，攜帶方便，精確可靠。壓接后的管道，無論是密封性還是抗拉拔性，均達到或超過業界的高水準。


Step1 安裝、組裝卡壓設備將卡壓設備按照說明出組裝完整，并檢查是否存在遺漏。		Step2 切掉管子使用切管設備切段管子，為避免毛刺刺傷密封圈，請使用專業除毛刺器或銼刀將毛刺完全除凈。

Step3 標記畫線管子插入管件前，需要在管子上作插入深度標記線，防止施工中管子插不到位，導致降低卡壓連接的可靠性。并可在工程檢驗、驗收時得到確認。		Step4 檢查密封圈檢查管件中密封圈有無污染、錯位，并先把管件承插口內和管子端頭部位擦拭干凈，不得有水和油等雜物覆在上面。

Step5 插入管子將管子筆直的插入管件內，注意不要碰傷橡膠圈，并確認管件端部與畫線位置相距 3mm 以?xún)?nèi)。		Step6 卡壓把卡壓工具鉗口的環狀凹部對準管件端部?jī)?nèi)裝有橡膠圈的環狀凸部進行卡壓。

安裝注意事項：
不要刺傷管件內部的 O 型密封圈；管材要確實插入至畫線標記處的正確位置；不要忘記卡壓作業。



Step1 安裝、組裝卡壓設備將卡壓設備按照說明出組裝完整，并檢查是否存在遺漏。		Step2 切掉管子使用切管設備切段管子，為避免毛刺刺傷密封圈，請使用專業除毛刺器或銼刀將毛刺完全除凈。

Step3 標記畫線管子插入管件前，需要在管子上作插入深度標記線，防止施工中管子插不到位，導致降低卡壓連接的可靠性。并可在工程檢驗、驗收時得到確認。		Step4 檢查密封圈檢查管件中密封圈有無污染、錯位，并先把管件承插口內和管子端頭部位擦拭干凈，不得有水和油等雜物覆在上面。

Step5 插入管子將管子筆直的插入管件內，注意不要碰傷橡膠圈，并確認管件端部與畫線位置相距 3mm 以?xún)?nèi)。		Step6 卡壓把卡壓工具鉗口的環狀凹部對準管件端部?jī)?nèi)裝有橡膠圈的環狀凸部進行卡壓。
